ZW32 自動遮断器（再閉路コントローラ付き）

ⅰ 製品概要

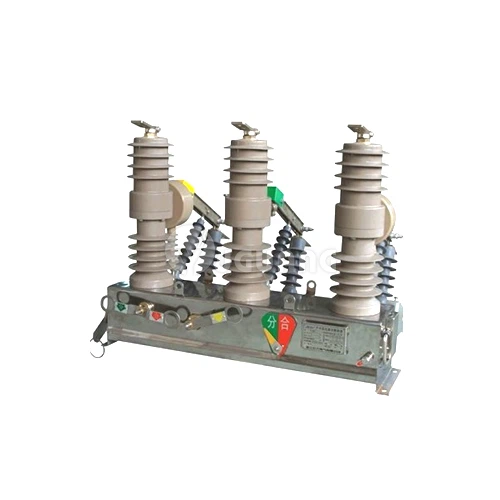

ZW32-12型真空遮断器（再閉路器および遮断器付き）（下図）は、定格電圧12KV、三相交流50Hzの屋外型高圧配電設備です。主に電力系統における負荷電流、過負荷電流、短絡電流の開閉に用いられます。変電所や工業・鉱業企業の配電系統の保護・制御に適しており、都市部および農村部の電力網建設・変電所、および高頻度運用場所に適しています。

ⅱ 環境条件の利用

周囲温度：-40℃～+40℃；

高度: 2000m以下。

周囲の空気は、ほこり、煙、腐食性ガス、蒸気、塩水噴霧によって汚染される可能性があります。

風速が34m/s（円筒面上で700Paに相当）を超えないこと。

配電装置および制御装置からの振動または地面の動きはごくわずかです。

汚染防止レベル：クラスIII。

Ⅲ 構造的特徴:

遮断器は三相ピラー構造を採用しており、安定した信頼性の高い開閉性能、燃焼や爆発の危険がなく、メンテナンスフリー、小型、軽量、長寿命などの特徴を備えています。

遮断器は密閉性に優れた完全密閉構造を採用しており、防湿・防結露性能が向上し、特に寒冷地や多湿地での使用に適しています。

三相柱状変流器は、輸入屋外エポキシ樹脂固体絶縁体、または屋内エポキシ樹脂外注有機シリコンゴム固体絶縁体を採用しており、耐高温・耐低温、耐紫外線、耐老化などの特性を備えています。

操作機構は小型のバネ式機構を採用し、蓄電モーターの出力が小さく、ゲート開閉時の消費電力も少ない。機構伝達機構は直動式を採用し、部品点数が少なく、信頼性が高い。駆動機構は密閉された機構ボックスに収納されているため、駆動機構の錆や腐食の問題を解決し、機構の信頼性を向上させている。

5. 遮断器は手動または電動で遠隔操作できます。インテリジェントコントローラと組み合わせることで配電自動化を実現できるほか、再閉路コントローラと組み合わせることで自動再閉路装置やセクショナライザーを構成することもできます。

6. 遮断器には、過電流または短絡保護用の XNUMX 相または XNUMX 相変流器を装備することができ、また、インテリジェント コントローラに電流収集信号を提供することもできます。ユーザーの要件に応じて、計測用の変流器を装備することもできます。

7. この遮断器は、外部に三相連動断路器を装備することができ、断路器が開状態にある場合、遮断状態が明瞭に視認でき、本体と遮断器の間に誤操作防止インターロック装置を備え、断路器は断路器が完全に閉じているか、完全に開いている場合にのみ操作できます。避雷器の柱状碍子と接続できるため、メンテナンスが容易です。

ⅳ 主要な技術的パラメータ：

ⅴ 主な特徴。

1. UPS 機能付き：UPS 機能付き。AC 電源の損失を 50 回以上組み合わせて分割し、48 時間以内に正常な動作を保証します。

2. 時間制限保護機能：従来の XNUMX 段階の電流保護モード（急速遮断、時間制限急速遮断、過電流）に従って時間制限保護が実行されます。

3. 再閉機能：再閉機能は、事前に設定された回数に応じて複数回実行できます。

4. 故障時の手動閉鎖機能：手動で閉鎖する場合、故障が発生すると、コントローラは直ちにブロッキングを解除し、再閉鎖しません。

5. 突入電流防止機能：手動で閉じる際に、電流がユーザーが設定した突入電流値より小さい場合、突入電流を防止するためにユーザーが設定した時間遅延します。電流がユーザーが設定した突入電流値より大きい場合、突入電流を防止しません。

6. 簡単な操作機能: 再閉路コントローラは、コントローラパネルの操作機能、開閉機能のリモートコントロール操作、およびリモートコントロール、リモートホスト操作機能を提供します。

7. 液晶ディスプレイ機能: 製品の調整、設定、表示のためのさまざまなパラメータを直感的に提供します。

8. メモリ機能：各種設定データが自動的にメモリユニットに入力され、10年間失われません。

9. 遠隔コマンド検出機能：スイッチの現在の状態、開閉位置、エネルギー貯蔵状態を検出できます。

10. ディスプレイ自動保護機能: キーが押されていない場合、液晶を保護するために、ディスプレイは 3 分後に自動的に閉じられます。任意のキーを押すと、ディスプレイはメイン ページに戻ります。

11. バックアップ電源自動管理機能：バックアップ電源を節約するために、外部電源がない場合、バッテリー電源は 5 分後に自動的にオフになり、必要なときに復元できます。着信後には自動的に復元されます。

12. リング機能（障害後の自動ネットワーク再構築機能）：低電圧保護、電源遅延投入（投入に成功してから5秒以内に電源が喪失すると、分割ロックされ、障害記録には分割された電源喪失が記録されます）、電源喪失遅延トリップ。機器の両端の電圧がユーザーが設定したトリップ電圧よりも低い場合、機器は遅延トリップ保護を実行します。機器の片側に電源が供給され、ユーザーが設定した投入電圧よりも高い場合、機器は投入を遅延して電力を供給します。機器の両端が分割状態で同時に投入電圧よりも高い電圧になった場合、機器は投入されず、接点スイッチの機能を実行します。

13. 位相障害の識別。

Ⅵ Sまとめ

ZW32自動遮断器（再閉路コントローラ搭載）は、電力システムにおける効果的な回路保護と再閉路操作のための統合ソリューションを提供します。高度な機能、インテリジェント制御、通信機能を組み合わせることで、システムの信頼性を高め、ダウンタイムを削減し、全体的な配電効率を向上させます。
