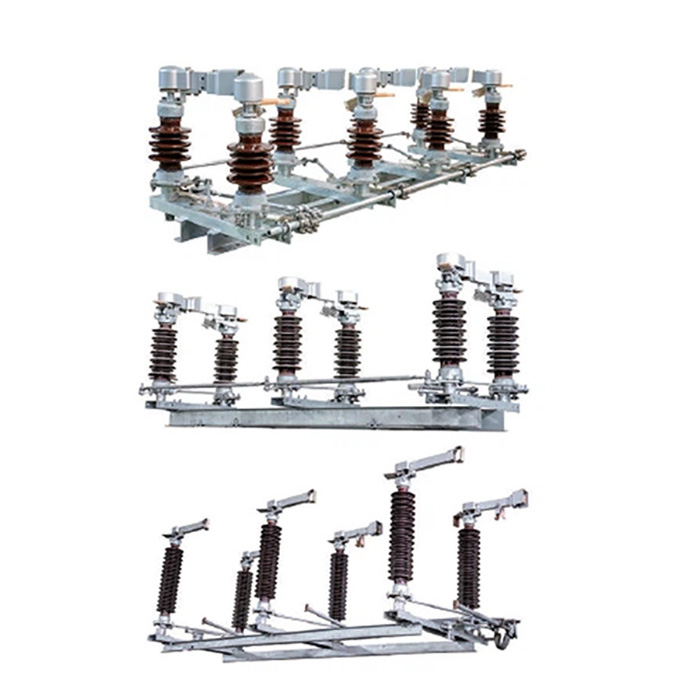

GW4シリーズ 屋外用高電圧AC遮断スイッチ（電力網向け）

概要

GW4-12、40.5、72.5、126、145、252型遮断スイッチは、三相交流周波数50Hzの屋外型高圧送電設備です。無負荷状態で高圧線を開閉し、高圧線の再接続、動作モードの変更、保守中の母線や遮断器などの高圧電気設備の安全な電気絶縁を実現するために使用されます。
本製品は二列横型遮断ポート中間開度型で、接地開閉器は片側または両側に取り付けることができます。遮断開閉器はCS14G、CS17D、CS11型の手動操作機構、またはCJ2型の電動操作機構を採用し、14極または2極連動操作が可能です。接地開閉器はCSXNUMXGまたはCJXNUMX型の電動操作機構を採用し、XNUMX極またはXNUMX極連動操作が可能です。

構造の説明

GW4シリーズの遮断スイッチは、90つまたはXNUMXつの単極と操作機構で構成されています。各単極は、ベース、ポスト絶縁体、および導電部品で構成されています。長尺状のベースの両端に回転可能な絶縁ポストが取り付けられており、導電ブレードの接触フィンガーアームと接触ヘッドアームはそれぞれ絶縁ポストの上部に固定されています。操作機構は、一方の端の絶縁ポストを回転させ、クロスリンクを介してもう一方の端の絶縁ポストを反対方向にXNUMX°回転させます。これにより、導電ブレードが水平面内で回転し、遮断スイッチの開閉を実現します。開状態では、水平方向の絶縁遮断ポートが形成されます。

主なパラメータ

Main Features

導電アームは長方形のアルミニウム合金管で作られており、高強度、軽量、大きな放熱面積、優れた耐腐食性能を特徴としています。

特殊銅合金製の自己応力型コンタクトフィンガーを採用しています。コンタクトフィンガーの自己復元弾性力により、コンタクトヘッドとコンタクトフィンガー間の確実かつ効果的な接触を確保し、スプリング腐食、シャント発熱、焼鈍によるコンタクトクランプ力の低下、接触抵抗の上昇、コンタクト発熱の悪化といった悪循環を解消します。

遮断スイッチの回転部はメンテナンスフリー設計です。回転シートは密閉構造を採用し、水蒸気、粉塵、有害ガスの侵入を防ぎ、軸受内の二硫化モリブデンリチウム系潤滑グリースの漏れや固化を防ぎます。軸受シート内部にはスラストボールベアリングとラジアルボールベアリングが装備されており、遮断スイッチの重力と水平分力を支え、長期間使用しても遮断スイッチの動作トルクが増加しません。

12kV 製品は共通のベース フレーム設計を採用しており、工場出荷前に工場でデバッグされるため、現場でのデバッグは必要ありません。
