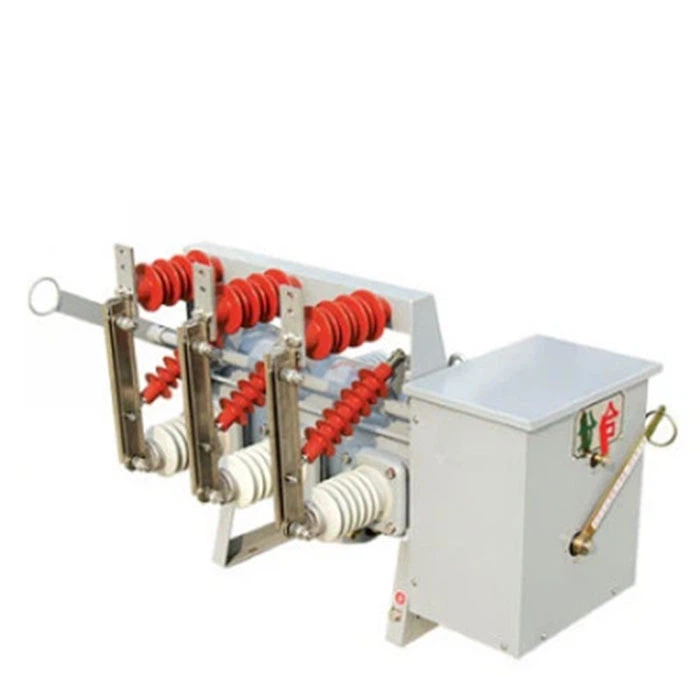

Lw3-12 六フッ化硫黄遮断器

ⅰ 製品の概要：

Lw3-12六フッ化硫黄遮断器は、送配電システムに適した高電圧電気機器の一種です。この製品は、発電所、変電所、工業・鉱業企業、石油化学、冶金、その他の都市電力網システムなど、様々な分野で広く使用されています。

スイッチ構造はコンパクトで、レイアウトは合理的であり、すべてのテストは国家ネットワークの一次および二次融合の要件を満たしています。統合パラメータ保護CT、ゼロシーケンスCT、ゼロシーケンス電圧センサーは、測定範囲が広く、測定精度と信頼性が高いという特徴があり、完全なアナログ量により、さまざまな回線障害を正確に判定できます。

ⅱ 構造：

Lw3-12六フッ化硫黄遮断器は、操作機構、遮断ユニット、制御盤など、複数の主要部品で構成されています。操作機構は開閉操作に必要なエネルギーを供給し、手動または電動で操作できます。

遮断器ユニットには、SF6消弧室、接触システム、その他の補助装置が含まれます。SF6遮断器は、SF6ガスを消弧・絶縁媒体として用いることで、優れた遮断性能と短絡電流遮断性能を実現します。接触システムは回路の確立と遮断に用いられます。制御盤は、制御回路、保護装置、および遮断器の制御と保護に使用されるその他の補助装置で構成されています。

Ⅲ 主要な技術的パラメータ：

Ⅳ 主な特徴:

1.遮断器のメインボックスシェルは3mmのステンレス鋼板で作られており、完全に密閉された構造で、保護等級はIP67であり、SF6ガスの年間漏洩率は0.5%を超えてはなりません。

2. シェルは地面から容易に確認できる位置に設置されており、開閉位置のインジケーターは操作機構と確実に接続されており、確実な動作を示します。シェルの表面は隆起しているため、長期間水が溜まることはありません。

3.直径12mmの防錆アースネジ、アース点にはアース記号が付いています。

4. シェルには操作ハンドルが設けられており、ケーブルケーシングの抜け落ちを防止します。また、吊り上げリングにより配電盤を吊り下げた状態に保ち、吊り上げチェーンと部品間の摩擦接触を防止します。これにより、吊り上げ作業中にボックス表面のスプレー層を傷つけることはありません。

5.遮断器は、三相変流器、零相変流器、零相電圧センサーで構成されています。変流器比：相電流600/1（5）；零相電流20/1；精度レベル：測定精度レベルは0.5、保護は10P（5P10）。零相電流精度レベルは10P5；零相電圧精度クラスは3P。測定および保護CT容量：> 1VA（600A / 1A）、> 2.5VA（600A / 5A）零相CT容量：20.5VA、サポート要件を満たす（ケーブル長12メートルを考慮し、FTUおよびライン損失モジュールと連携して、ライン損失測定および障害判定要件を満たす）。

6. 共通のボックス構造とスプリング機構を備えた構成とインターフェース。遮断器には、1a、Ib、Ic、I0の電流信号を提供するための変流器が内蔵されています。遮断器にはゼロシーケンス電圧センサーが内蔵されています。航空用ソケット、航空用プラグ、およびケーブルは、完全に密閉された防水構造である必要があります。

Ⅴ 利点:

機能面、安全性ともに良好です。

コンパクトなスイッチ構造、合理的なレイアウト、

すべてのテストは、国営電力網の一次および二次融合の要件に準拠しています。

測定範囲が広く、測定精度と信頼性が高く、アナログ量が完全という特徴があり、回線のさまざまな障害を正確に判定するのに便利です。

OEM/ODM サービス:

陝西宇光電機有限公司は、カスタマイズの重要性を理解しています。そのため、お客様の特定のニーズを満たす包括的なOEMおよびODMサービスを提供しています。プライベートラベルの印刷やカスタム製品の開発など、経験豊富なチームがあらゆる段階でお客様をサポ​​ートいたします。

証明書：

私たちは品質と安全性への取り組みに誇りを持っています。当社の製品は、以下を含む業界最高水準の認証を取得しています。

3C認証

ISO 9001認証

実用新案特許および意匠特許21件

なぜ私たちを選択する：

最先端の製造設備

広範なテスト施設

包括的な品質保証プロセス

ISO 9001認証品質管理システム

全製品に1年間の保証

大生産能力

FAQ：

Q: 製品の保証期間はどのくらいですか? A: 当社のすべての製品に 1 年間の保証が付いています。

Q: 弊社の仕様に従って製品をカスタマイズできますか? A: はい、お客様の特定の要件を満たすために OEM および ODM サービスを提供しています。

Q: 製品は国際規格に準拠していますか? A: はい、当社の製品は関連するすべての国際規格を満たしています。

Q: ご注文のリードタイムはどれくらいですか？ A: リードタイムは数量とカスタマイズ要件によって異なります。詳しくはお問い合わせください。

Q: 技術サポートは提供していますか? A: はい、当社はお客様に包括的な技術サポートを提供しています。

包装：

木箱包装

カートン包装

発泡スチロール包装

防水・防湿包装

カスタマイズされた包装

国際標準パッケージ

ロジスティクス：

海上輸送貨物

航空貨物

陸上輸送

複合一貫輸送

速達サービス

お問い合わせ：

電気プロジェクトを次のレベルに引き上げる準備はできましたか？今すぐお問い合わせください。 ygvcb@hotmail.com お客様のご要望について話し合い、Shaanxi Yuguang Electric Co., Ltd.とのパートナーシップの機会を探ります。一緒により明るい未来を築きましょう。
