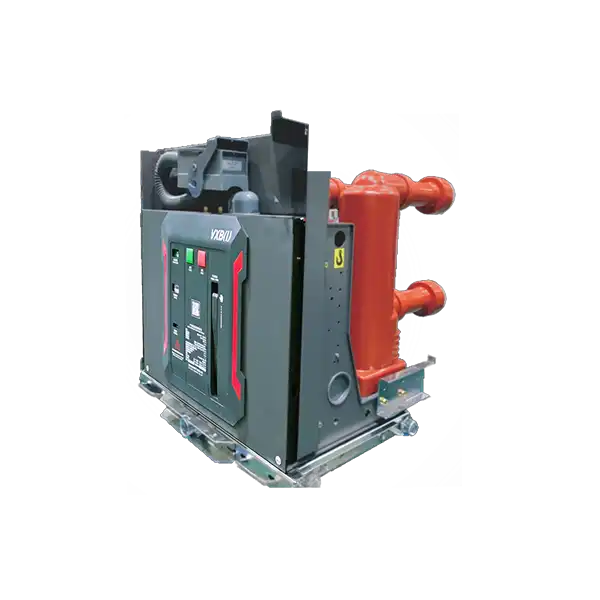

VXB-12(i) 屋内スマート高電圧真空遮断器

VXB-12(i) 屋内スマート高電圧真空遮断器

製品概要

VXB-12(i)シリーズ遮断器は、定格電圧12kV以下の三相交流50Hz配電システムに適しています。工業・鉱業企業、発電所、スマート変電所における電力の受電、制御、配電、保護を目的として設計されています。

製品の特徴

▲本製品はGB/T1984-2014およびDL403-2017規格に準拠しています。

▲優れた伝達力を備えた完全モジュール設計を採用。カムがメインシャフトを直接駆動し、伝達リンクを最小限に抑えることで、高い効率と信頼性を実現します。

▲モーターモジュールは簡単に交換可能です。

▲耐候性に優れ、様々な環境下で使用可能です。

▲ワイヤレス温度モニタリングを搭載。

▲オンライン監視機能：開閉コイル、エネルギー貯蔵モーター、トロリーモーター、アーススイッチモーターの電流を追跡し、開閉時の動作タイミングと電流波形を記録し、機械特性を監視し、インテリジェントな制御を可能にします。

▲ 視覚的なヒューマンマシンインターフェースを搭載。

IEC 61850 通信プロトコルに準拠しています。

▲設計、製造、サービス終了の各段階を通じて環境保護要件を満たしています。

内部コンポーネント：

センサー： 機械的特性、温度、部分放電、ホールセンサーなどをカバー：統合設計、モジュール化、チップベース：高度な統合、ワイヤレスセンシング、簡単な設置。

スマート統合デバイス: SED.500 O&M保護統合デバイスは、フィーダー、配電用変圧器、バスタイスイッチ、バックアップ電源用自動切換スイッチ、PTウェル、無効電力補償、そして包括的な計測・制御機器をカバーします。これらはすべてコモンモード監視モジュールを備え、State Grid/Southern Gridのネットワークアクセス要件を満たしています。

主要装備情報: 機械的特性、電気伝導性、絶縁特性、およびその他の動作メトリックに関するリアルタイムのセンサー データを分析し、予備的な機器の健全性評価、障害予測、最適なソリューション、および寿命予測を提供します。

クラウドプラットフォームシステム: バックエンド監視システムや専門家診断システムを備え、Webサービスやスマートフォン端末（iOS/Android）をサポートします。

専門家診断システム: 工場データ、運用データ、試験データを統合することで、設備の多次元運用状態モデルを構築します。ビッグデータ分析を活用して、設備の運用状況を診断し、潜在的な欠陥や故障を特定し、運用戦略と寿命予測を提供します。

バックエンド監視ソフトウェア: エネルギー効率管理および分析モジュールが組み込まれた、スマート修理変電所自動化システムのすべての機能を網羅した Web ベースの監視システム。

主な技術仕様：

NO.	プロジェクト		ユニット	技術パラメータ
1	定格電圧		kv	12
2	定格周波数		Hz	50
3	定格電流		A	630〜4000
4	1分間電源周波数耐電圧	接地、相間	kV	42
		真空および隔離ブレーク		48
5	雷インパルス耐電圧	接地、相間	kV	75
		真空および隔離ブレーク		85
6	定格短時間耐電圧（4秒）		kA	20〜40
7	定格ピーク耐電流		kA	50〜100
8	定格短絡遮断電流		kA	20〜40
9	定格短絡遮断電流（ピーク）		kA	50〜100
10	定格動作サイクル			0-0.3秒-CO-180秒-CO
11	相地絡故障時の短絡遮断電流		kA	17.4-34.8
12	出力端子の短絡故障試験方法5：DC成分の割合			52%
13	機械的寿命		時間	30,000/20,000（2,000A～31.5kA以上）
14	定格短絡遮断電流 遮断回数		時間	50/30（40kA）
15	定格ケーブル充電および遮断電流		A	25
