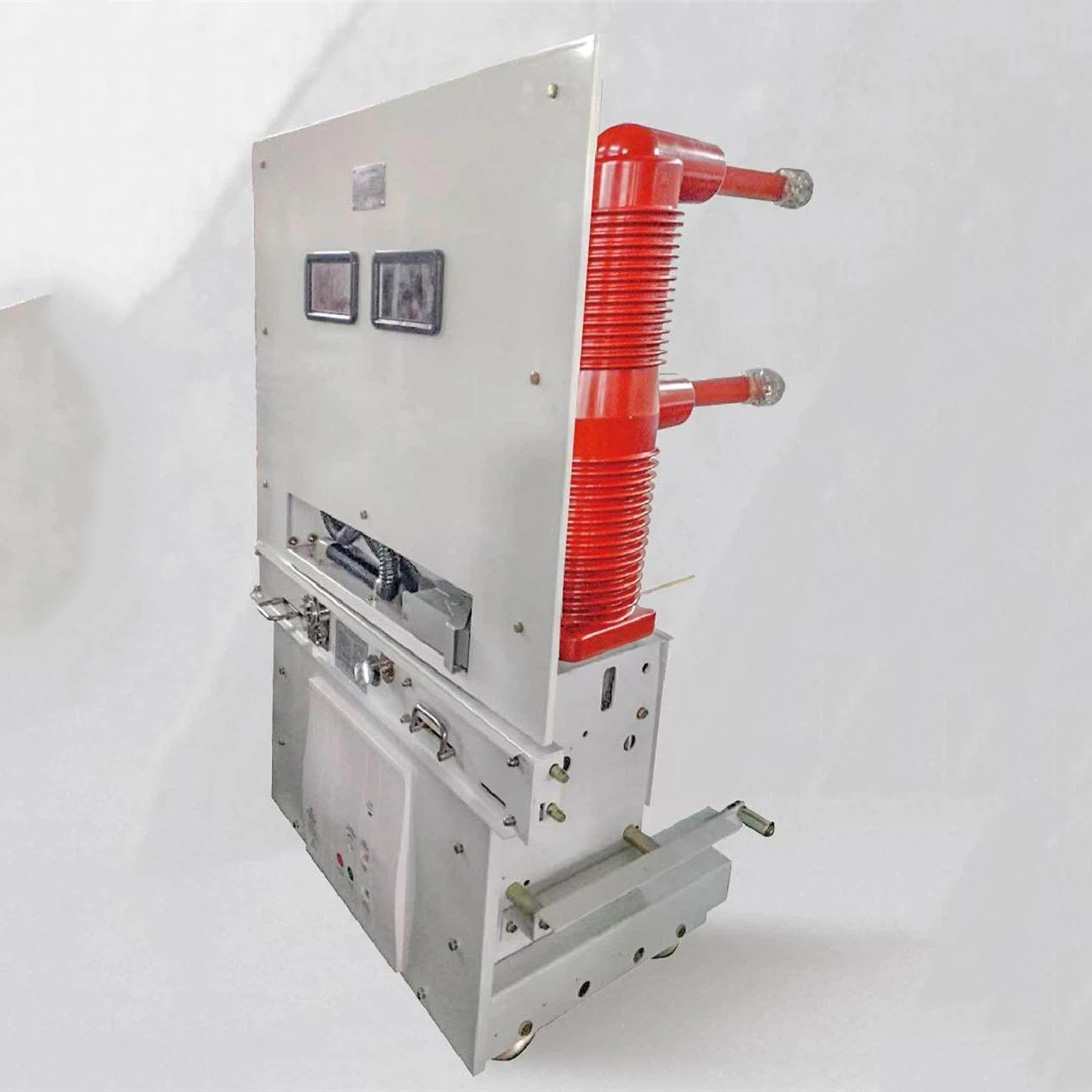

YGM-40.5 永久磁石真空遮断器

Ⅰ. 概要：

YGM-40.5 永久磁石真空遮断器は、三相交流 50 Hz、40.5kV システムに適しており、負荷電流、過負荷電流、故障電流などの工業および鉱業企業、発電所および変電所での使用に適しており、頻繁に操作する必要がある場合に適しています。

1.図面 内部 恒久的な メカニズム

2. 主な用途、適用範囲tionと環境条件

BOX

1) 遮断器は三相交流50Hz、40.5kVシステムに適合しており、工業および鉱業企業、発電所、変電所の負荷電流、過負荷電流、故障電流、

頻繁な操作の機会に適しています。

2）環境条件：

a) 周囲気温は40℃を超えず、日平均気温は35℃を超えません。最低周囲気温は-15℃です。

b) 平均日相対湿度は95%を超えず、平均日蒸気圧は2.2kPaを超えず、平均月間相対湿度は90%未満であり、平均月間蒸気圧は1.8kPaを超えません。

c) 標高が1000m以下であること。

d) 周囲の空気は、ほこり、煙、腐食性および/または可燃性ガス、蒸気、塩水噴霧によって著しく汚染されていない。

3. 製品概要と 設置寸法は フィギュア 1:

図1: 回路ブレーカーtライン 描画

4. 技術仕様カチオン：

1). 遮断器表1：

                                                                                                                       表 1

2)技術的パラメータは以下のとおりです。

ⅱ構造と動作 原則

1。 構造

回路ブレーカーは上下配置構造を採用しており、回路ブレーカーの奥行きを効果的に低減します。

遮断器は複合絶縁構造を採用し、三相遮断器は

3つの独立したエポキシ樹脂絶縁筐体によって接続された活電部と活電部は絶縁されています。複合絶縁構造を採用することで、遮断器は

通常動作条件における空間距離および沿面距離の要件を満たし、遮断器の容積を効果的に低減します。主回路の真空遮断器と動・静導電接続部は絶縁シリンダ内に設置されており、極間距離は300mmです。主回路の電気接続部はすべて固定接続であり、高い信頼性を備えています。絶縁シリンダは遮断器フレームに取り付けられています。

操作機構は永久磁石式操作機構を採用し、遮断器フレーム内に設置されています。その構造特性は、上部および下部の遮断器に適しています。

回路ブレーカーのレイアウトを下げ、全体の構造の不可欠な部分となる。

遮断器。機構の設計はシンプルで、出力曲線は消弧室の要件に適合しており、その性能はより適切です。

40.5kV 真空遮断器の特性と要件。

回路ブレーカーの全体的なレイアウトは合理的で、美しく、シンプルで、小型で、柔軟性があります

操作は、電力の信頼性が高く、耐用年数が長く、メンテナンスが容易で、機構のメンテナンスが少ないという特徴があり、さまざまな場面や過酷な動作条件の作業場に適しています。

2。 作動原理

1）。 電気工事 原則

主電気回路は図2に示されています。真空遮断器は、真空遮断器の電流遮断の中核部品です。この回路で使用される真空遮断器は

この真空遮断器は、主シールド内に中間シール構造を備えた新設計の真空遮断器であり、配管の直径と長さが大幅に短縮されています。一連の研究試験により、この新しい真空遮断器は優れた遮断性能と絶縁性を備えていることが示されています。

性能は、遮断電流が31.5kAです。

遮断器が開路指令を受信すると、アークの可動接点が

消弧室は機構の駆動により一定の開速度で静的接触から分離され、真空アーク消弧室の切断電流は

開封操作を完了します。

2) 運営体制 メカニズム

遮断器部分は主に永久磁石を含むモジュール設計を採用しています

操作機構、手動緊急開放モジュール、コントローラモジュール、エネルギー貯蔵モジュール。永久磁石操作機構と手動緊急開放モジュールの構成を図3に示す。永久磁石機構は二重コイル単安定形式を採用している。従来の遮断器操作機構と比較して、部品点数が80％削減され、部品点数の削減により故障確率が低下し、信頼性がさらに向上している。インテリジェント制御と操作が容易。緊急手動開放装置は、開放バネを採用し、開放操作を実現している。

3.作業 単安定永久磁石機構の原理

遮断器の永久磁石作動機構が閉じているときは、コイルに電流は流れません。永久磁石の作用により、可動鉄心は

コアは上端に残ります。スイッチが開くと、特定の方向の電流が動作コイルに流れ、磁界はコアの反対方向に流れます。

可動鉄心の上端に永久磁石の磁場が生成され、

可動鉄心の磁力は減少する。可動鉄心の上向きの力が接触バネの張力より小さい場合、可動鉄心は下向きに動き、

永久磁石機構の開口部。作動コイルが開口部にあるとき

位置では、開動作と反対方向の電流が流れます。

動作コイルに電流が流れることで、静鉄心の上部に永久磁石の磁場と同じ方向の磁場が発生し、下部に磁場が発生します。

可動鉄心の下部にある永久磁石の磁場の方向が逆になり、可動鉄心の下部に働く磁気吸引力が減少します。動作電流が一定値に達すると、上向きの電磁力が下端の吸引力とバネ反力を超え、可動鉄心が上向きに移動して閉成します。

4. 永久mの特徴アネット コントローラ

この遮断器は永久磁石機構コントローラを採用しており、次のような特徴があります。

1) 補助スイッチ位置検出。

2). 柔軟な値設定。通信インターフェースを介して、制御パルス制限時間、閉位置遅延、制御電圧不足電圧値などを簡単に設定できます。

3）インテリジェント通信インターフェース：本製品はインテリジェント通信インターフェースを備えており、XNUMXリモート機能を実現し、インテリジェント電気機器の要件を満たします。

4）国際規格に準拠した耐干渉性能。本コントローラは、クラスIVの高速過渡現象、サージ、インパルス耐電圧などのEMI試験に耐えることができ、現場での作業能力も優れています。

5. 永久磁石エネルギー貯蔵モジュール メカニズム

エネルギー貯蔵モジュールは、エネルギー貯蔵時間が短く、耐用年数が長いという特徴を持つコンデンサエネルギー貯蔵を採用しており、その耐用年数は 10 °C で最大 30 年です。

                                         図2 主電気回路図

注意：

1. 上部導電ブロック 2. 真空アークチャンバー 3. ソフト接続 4. 下部導電ブロック

5. 絶縁体を操作する 6. 絶縁シリンダ

     永久磁石作動機構

1.モノスタブル操作機構 2.手動開放機構 3.手開きハンドル

 4. 機構出力軸 5. 機構取付板

                                                 図3。 機構図

6. 前進機構

ネジとナットの駆動を採用して回路ブレーカーを前方に押して引き抜きます。図 5 を参照してください。

1) 前方に押す：遮断器がテスト位置にあり、トリップ状態にあるときに、小さなドアを開けます（ロッキング機構の左右のハンドルと接地スイッチの連動操作ハンドルが1の位置にある必要があります）。ロッカーを挿入し、遮断器を作動位置まで揺らし、ロッカーを取り外して小さなドアを閉じます。その後、遮断器を操作できます。

開いたり閉じたりしました。

2）出口：遮断器が作動位置にあり、トリップ状態にあるとき、

ドア（ロックイン機構の左右のハンドルと連動操作レバー）

アーススイッチのハンドルを所定の位置にする必要があります）、ロッカーを挿入し、回路ブレーカーを揺らして

テスト位置にしてロッカーを取り外し、ドアを閉じてから回路ブレーカーを開閉してください。

図4 構造 回路 ブレーカ

イチジク。 5。 増進 機関

Ⅲインストールと 調整

1。 検査 インストール

遮断器を開梱した後、梱包リストに従って、部品が揃っているか、遮断器が濡れていないか、損傷していないか、動作が正常かどうかを確認してください。確認後、遮断器の表面を清掃してください。真空遮断器室の真空度を周波数耐電圧法（回路図）で確認してください。

ブレーカーが開かれ、ブレークアウトに周波数 95kV/1 分が適用される)。すべてのチェックに合格したら、設置を実行できます。

2.調整

開梱して無傷の製品を確認する場合、通常は再試運転は必要ありません。回路遮断器が技術的要件を満たしていないことが判明した場合、または重要な部品を交換した場合のみ、再試運転が必要です。

部品、製品の試運転の必要性。

まず、真空遮断器のダイナミック導電ロッドをロッドエンドの下に合わせて調整します。

ジョイントベアリングとオイルバッファの高さを調整し、真空遮断器の接点開度が20±2mmになるようにします。接点の接触ストロークが7.5±1.5mmになるようにします。次に、ジョイントとオイルバッファの各部品の長軸が正常であることを確認します。最後に、機構を調整し、

機構は正常に動作し、手動または電動制御に関係なく、開閉の動作が停滞してはなりません。

回路遮断器の全体的な調整が完了すると、表 2 に記載されているパラメータの要件を満たす必要があります。

テーブル2

ⅳ使用とトラブルシューティング

1。 ザ 遮断器の定格動作シーケンス 次のとおりです。

分-0.3秒-分終了-180秒-分終了

遮断器の開閉操作は電動操作と手動操作の2種類があります。

1). 電動 操作

遮断器の二次プラグを外部制御回路に接続すると、遮断器の開閉を投入コイルで遠隔制御できるようになります。

2). マニュアル 操作 モード

手開きバーを手開き穴に挿入し、遮断器を手動で操作します。

2。 トラブルシューティング

原因不明の故障や対処できない故障の場合はメーカーにメンテナンスを依頼してください。

ⅴ. メンテナンス

1. 回路 ブレーカ 運用中は be 点検された 定期的に、そして 検査は 次のとおりです。

a) 真空遮断器チャンバーの真空をチェックします。

b) 接触ストロークおよび接触開離距離が要件を満たしているかどうかを確認します。

c) 留め具が緩んでいないか確認します。

d)回路ブレーカーが乾燥していて清潔であるかどうかを確認します。

e) 補助スイッチの接点の摩耗を確認します。

2. 遮断器が湿っていることが判明した後は、すべての絶縁部品を速やかに検査する必要があります。湿っていた部品は、オーブンで 70 ～ 80℃ で 48 時間乾燥させてから、表 2 のパラメータ要件を満たすまで再組み立てしてデバッグする必要があります。

3. 2000 回の操作ごとに機構の各部品を点検し、緩みや潤滑不良が見つかった場合は、適時に修正する必要があります。

4. アーク消火室の開路故障電流が20回の場合、アーク消火室の真空度をチェックし、接触焼けが発生し、要件を満たしていない場合はアークを交換してください。

消火室。

5. 使用およびメンテナンスの過程で、真空アーク消火室のシェルを硬い物体（工具など）で叩くことは固く禁じられています。

Ⅵ輸送と保管

1. 輸送中はブレーカーが倒れたり、強い振動や雨にさらされたりしないようにしてください。

2. 回路ブレーカーを長期間使用しない場合は、導電面に工業用ワセリンを塗布する必要があります。

3. 回路ブレーカーは、換気のよい乾燥した部屋に、積み重ねずに垂直に置いて保管する必要があります。

Ⅶ. ランダム ドキュメント

1. 製品認証

2. インストールと使用手順

3. 包装内容明細書

ⅷ. 注文 説明書

1. 順序を示す必要があります:

a) 購入した製品のモデル、名称および数量。

b) 動作電圧。

c) スペアパーツの名称および数量。

ⅸ 。付録

1. 検査報告書
