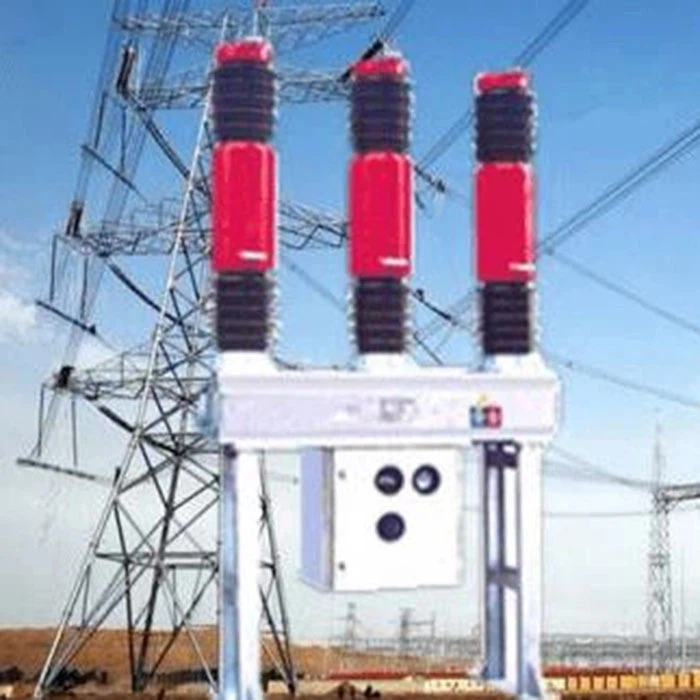

ZW39-40.5 屋外真空遮断器 VCB

1。 概要

1.1 ZW39-40.5屋外型高圧交流真空遮断器は、定格周波数50Hz、定格電圧35kVの交流電力システムに適しており、電力システムの制御および保護装置です。この遮断器は頻繁に操作することができ、工業・鉱業企業、発電所・変電所などの制御・保護用途、および接触遮断器としても使用できます。

1.2 本遮断器は、GB 1984-2003「高圧交流遮断器」、GB/T 11022「高圧配電装置及び制御装置標準共通技術要求」、およびJB/T 3855「高圧交流真空遮断器」の要件を満たしています。真空を絶縁体及び消弧媒体とする本遮断器は、CT10-A改良型スプリングアクチュエータを搭載しており、強力な遮断容量、小さな動作電力、信頼性などの特性を備えています。

1.3 環境条件の使用：

a) 周囲温度: -40°C ～ +40°C。

b) 高度: 3000m以下

c) 風速：34m/s以下

d) 一日の気温差: 25℃以下。

e) 日照強度：0.Iw/m2以下

f) 月平均相対湿度: 90%以下

g) 地震加速度：水平方向に0.2g以下、垂直方向に0.1g以下。

h) 氷の厚さ：10mm以下

i) 大気汚染の程度がGB/T 5582 Ⅳを超えないこと

j）設置場所：屋外

k) 使用環境条件に関して特別な要件がある場合は、製造元にご相談ください。

真空遮断器チャンバーは、真空遮断器チャンバーの動導電ロッドの上方に取り付けられ、アブダクターアームと絶縁ロッドを介して操作機構に接続され、遮断と投入を行います。インターロック装置が装備されており、開閉装置と併用すると便利です。インターロック装置は真空遮断器を閉位置にロックし、閉状態でトロリーを誤って引っ張った場合のトリップを防止します。緊急時には、CS手動機構を操作してロックピンをラッチに接触させ、遮断器をトリップさせてください。

主な技術パラメータ

2.1 遮断器の主な技術的パラメータ（表1参照） )

表1-遮断器の主な技術的パラメータ

いいえ。	アイテム			単位	パラメータ
1	レート電圧			kV	40.5
2	定格周波数耐電圧 （1分）		接地する	kV	95
			アウトレット		95
3	定格雷インパルス耐電圧		接地する	kV	185
			アウトレット		185
4	定格電流			A	2000	2500
5	定格短絡遮断電流			kA	31.5
6	定格短時間耐電流			kA	31.5
7	定格短絡持続時間			S	4
8	定格短絡遮断電流（ピーク）			kA	80
9	定格ピーク耐電流			kA	80
10	定格短絡遮断電流遮断時間			次	30
11	定格単一コンデンサバンク開放電流			A	630
12	定格脱調遮断電流			kA	8
13	異相地絡遮断電流			kA	27.4
14	定格動作シーケンス				0-0.3s-C0-180s-C0
15	機械的寿命			回数	10000
16	蓄電モーターの定格電圧			V	DC220/AC220/DC110
17	定格動作電圧	スプリットゲートコイル		V	DC220 / DC110
		閉コイル		V	DC220 / DC110
18	真空遮断器の真空度 （TD-40.5/2000（2500）-31.5W）	新しく出荷された遮断器		Pa	<1.33×10-3
		保管期間20年以内		Pa	<6.6×ta
19	遮断器の重量			kg	750（CTなし）1000（内部CT） 1000外部CT）
20	定格充填圧力（20℃）			メガパスカル	0.02-0.06(CTなし)/(外部CT) 0.20～0.30（内部CT）
21	SFガス補給警報圧力（20℃）			メガパスカル	0.15（内部CT）
22	SFガス水分含有量				≤250×10-6（内部CT）
23	年間ガス漏洩率				≤ 0.5％
24	外部断熱材の登り距離		接地する	mm	≥1255
			アウトレット		≥1255

2.2 遮断器の機械的特性と機械的パラメータは表2に示す。

表2 主な機械的特性と機械的パラメータ



いいえ。	リーディングシート		単位	パラメータ
1	接点開離距離		mn	a = 0 -2
2	接触オーバートラベル		mn	6 1±
3	許容接触摩耗厚さ		mm	3
4	オープニングスピード		ミズ	2.0 0.3±
5	クロージングスピード		ミズ	0.8 0.2±
6	コンタクトクローズのバウンス時間		ms	≤3
7	三相スイッチング非同期		ms	≤2
8	三相閉路の非同時性		ms	≤2
9	閉店時間	定格および最大動作電圧	s	≤0.12
		最小動作電圧		≤0.15
10	スプリットタイム	定格および最大動作電圧	s	≤0.05
		最小動作電圧		0.05〜0.065
11	閉店時間		s	≤0.1、動作≥0.1
12	アーク点火時間		s	≤0.02
13	営業時間		s	≤0.07
14	主電気回路の抵抗		μΩ	≤50(CTなし、外部CT) ≤70（内部CT）
15	フェーズ間の中心距離		mm	770 1±



3 製品構造特性と消弧原理

3.1 製品構造の特徴

3.1.1 この製品は、柱構造の屋外用高電圧交流真空遮断器で、上下のスリーブで構成されています。真空遮断器は上部ケースに設置されています。遮断器の中間接点はバンド接点を採用しているため、回路抵抗が小さく、導電性と導電性が優れています。下部ケースは柱状で、ケース内に絶縁タイロッドがあり、活電部が地面から絶縁されていることを確認します。2つの極は、クランクアームと相間コネクティングロッドによって中央に配置された機構に接続されています。機構が開閉操作されると、伝達部（クランクアーム、コネクティングロッド、接触スプリング装置、絶縁タイロッドなど）が真空遮断器内の可動接点に伝達されます。表XNUMXの機械的特性を確保しながら、真空遮断器が負荷電流と短絡電流を確実に遮断できるようにします。XNUMXつの極は共通のシャーシに取り付けられています。

3.1.2 ケーシング内には0.02MPa～0.06MPa（CTの有無にかかわらず）/ 0.20MPa～0.30MPa（CTあり）のSFガス（20℃）が充填されており、その役割はケーシング表面と断熱部CTの断熱強度を強化し、温度変化による内部結露や吸湿現象を回避することです。

3.1.3 本製品には、測定および保護用の変圧器（図1a参照）、内部変流器（図1b参照）、または外部独立屋外鋳型変流器（図3.1.4e参照）は装備されていません。4 遮断値が小さい場合、真空遮断器の接点材料を最適化し、平均遮断値がXNUMXA以下になるようにしてください。

3.1.5 遮断能力が強く、電気寿命が長く、定格短絡遮断電流は最大 30 回です。

3.1.6 高い絶縁レベル、真空遮断器の高真空度により小さな開口距離で動作し、破壊時の電源周波数耐電圧は 118kV に達し、相とアース間の絶縁は 95 kV に達します。

3.1.7 外部沿面距離 >31mm/kV、過酷な環境条件に適しています。

3.1.8 CT10-A 回路遮断器の改良型スプリング操作機構は、10,000 スプリント構造を採用しており、安定性に優れ、機械寿命は XNUMX 回を超えます。

2 アーク消弧原理 遮断器にはセラミックシェル、露出ステンレス鋼シールドシリンダー構造、接点材料CuCr50、カップ型の縦磁場真空消弧室が取り付けられています。機構がトリップ信号を受信すると、トリップスプリングの作用で、真空アーク遮断器の動接点が下降します。 6mmのオーバーレンジが完了すると、動接点と静接点が分離し始め、接点間にアークが発生します。 縦磁場の作用で、アークは接点表面の接線方向に沿って急速に移動し、均一に広がってアークの凝集を回避します。電流がゼロを通過すると、アークは自然に消弧します。 同時に、縦磁場は低いアーク電圧を維持し、アークエネルギーを認識し、電気腐食速度を知ることができるため、アークは接点を最も軽く燃やし、遮断能力と電気寿命が向上します。

4 CT10-A 改良型スプリング作動機構

4.1 CT10-A改良型スプリング作動機構の紹介

4.1.1 CT10-Aの改良型スプリング作動機構はXNUMX連構造を採用し、機構のエネルギー貯蔵駆動部は左連と中連の間に配置され、閉鎖駆動部のカムXNUMX連接棒部および閉鎖電磁石とは完全に分離されており、相互に影響を与えません。カムXNUMX連接棒部は中板と右板の間に配置され、二重ファン板と二重連結板の構造を採用することで、各回転軸とローラーの力が合理的で均一になり、摩耗が少なく、安定性に優れています。

4.1.2 CT10-A改良型バネ作動機構のエネルギー貯蔵方式には、モーターエネルギー貯蔵と人力エネルギー貯蔵があり、開閉操作には電磁石操作と手動ボタン操作があります。

4.1.3 補助スイッチ：F9-201/W（L）タイプを選択します。合計10対の常時開接点、10対の常時閉接点があり、接点は10A以上の長期通過電流を許容し、高速動作構造を備えています。

4.1.4 トラベルスイッチ：LX-44CSKZ-22を選択し、合計2、8接点を備えています。そのうち3対の接点はスタンバイ接点、残りの5対の接点は二次回路に接続されています。接点が流せる連続電流はDC 3Aで、アークブロー装置が装備されています。

4.1.5 エネルギー貯蔵モーター：HDZ型AC・DC兼用単相直巻モーターを採用しており、その主な技術パラメータは表3に示すとおりです。

表3 電動モーターの主な技術的パラメータ



モータモデル	HDZ26005B
定格動作電圧(V)	DC/AC220	DC110
定格出力(W)/回転数(r/min)	600/530
定格電圧下でのエネルギー貯蔵時間	≤8
通常の動作電圧範囲	定格動作電圧の85%～110%



4. 1. 6 手動エネルギー貯蔵：長さ 350mm のエネルギー貯蔵ハンドル、最大操作力は 520N 未満です。

4.1.7 分および閉鎖電磁石：ソレノイド電磁石が使用され、その主な技術的パラメータは表4に示されています。

表4 ソレノイドの主な技術的パラメータ

定格動作電圧(V)	DC220	DC110
遮断器の定格動作電流（国）(A)	1.6	3.4
20℃におけるコイルの抵抗(Ω)	137	32
投入コイルの定格動作電流(A)	1.8	2.4
20℃における閉路コイルの抵抗(Q)	120	46
通常動作電圧範囲	定格動作電圧の85%～110%の閉鎖、65%～120%の開放

Zを使用する際に採用すべき典型的な手順W39-40.5真空遮断器



通常、ZW39-40.5 真空遮断器を使用する場合に採用する必要がある手順は次のとおりです。

要件を決定します。

定格電圧、定格電流、遮断容量、アプリケーションに必要な極数など、お客様の電力システム要件を特定してください。ZW39-40.5モデルがお客様のシステムの仕様を満たしていることを確認してください。

ZW39-40.5真空遮断器については、陝西宇光電機有限公司にご相談ください。適切なオプションを見つけるには、オンラインで検索するか、電気機器販売店にご相談ください。

プロジェクトの詳細を入力してください:

アプリケーション、必要な回路ブレーカーの数量、技術仕様、特定のカスタマイズ要件など、プロジェクトに関する関連情報をサプライヤーまたは製造元と共有します。

見積もり依頼:

プロジェクトの要件に応じて、ZW39-40.5真空遮断器のお見積りをご依頼ください。サプライヤーまたはメーカーが正式な見積書リスト、リードタイム、その他の諸条件をご提示いたします。

引用を評価します。

価格、納期、保証、アフターサービスなどを考慮し、見積書を慎重に検討してください。必要に応じて複数の見積書を比較し、十分な情報に基づいた決定を下してください。

注文する：

見積もりにご満足いただけましたら、選定したサプライヤーまたはメーカーと契約書を作成してください。サプライヤーまたはメーカーから具体的な発注手順についてご案内いたします。発注手順には、購入契約書への署名、支払い方法や配送方法など、必要な情報の提供などが含まれる場合があります。

フォローアップと配送の調整:

スムーズな配送プロセスを確保するため、サプライヤーまたはメーカーとのコミュニケーションを維持してください。配送スケジュール、配送方法、通関に必要な書類などを確認してください。

インストールと試運転：

ZW39-40.5 真空遮断器を受け取ったら、資格のある電気専門家に依頼して、関連する安全ガイドラインと規制に従って遮断器を設置し、試運転してください。

当社では通常、お客様が問題なく操作できるよう専門的な設置サービスを提供しています。

OEM/ODM サービス:

陝西宇光電機有限公司は、カスタマイズの重要性を理解しています。そのため、お客様の特定のニーズを満たす包括的なOEMおよびODMサービスを提供しています。プライベートラベルの印刷やカスタム製品の開発など、経験豊富なチームがあらゆる段階でお客様をサポ​​ートいたします。
